車載GPS定位中繼電器的作用及接線說明
發布時間：2017-09-21 10:26 作者：admin 來源：未知 點擊： 字號：大中小
在上篇文章《細述：車載GPS定位器的斷油斷電功能》里，我們重點提及“要實現遠程斷油斷電功能必須在GPS定位器上加裝汽車?yán)^電器”。看到這里，大家或許都迫不及待想進一步了解“汽車?yán)^電器”是什么？它有什么作用？一定要安裝嗎？帶著大家的疑問，今天小編與大家一起分享關于汽車?yán)^電器的知識，希望能給大家?guī)韼椭?/div>
二、汽車?yán)^電器的組成：
一、汽車?yán)^電器的作用
簡單來說，汽車?yán)^電器相當于一個開關，起到改變控制線路的作用，它是控制電路通、斷的關鍵。
汽車?yán)^電器的作用和一般繼電器的功能一樣，主要通過控制一個電路通斷從而控制下一個電路通斷的中間環節。借助磁場的磁力作用吸住銜鐵吸導通電路，從而推動觸點常閉觸點的斷開。它主要起到：
1、開關作用；
2、負荷過載斷電保護作用；
3、故障斷電保護作用。

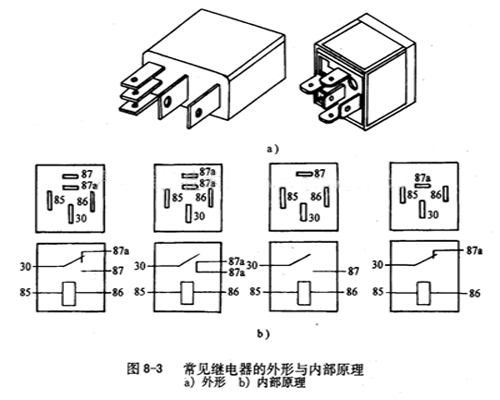

二、汽車?yán)^電器的組成：
主要由磁路系統、接觸系統和復原機構組成。具體如下：
1、磁路系統由：鐵心、軛鐵、銜鐵、線圈等零件組成。
2、接觸系統由：靜簧片、動簧片、觸點底座等零件組成。
3、復原機構由：復原簧片或拉簧組成。
三、汽車?yán)^電器的分類：
1、按用途分：
可分功能型和控制型繼電器兩種。例如：閃光繼電器、刮水繼電器等就屬于功能型繼電器，而普通單純起電路通斷與轉換的繼電器都屬于控制型繼電器。
2、按觸點狀態分：
可分常開型，常閉型和混合型三種。3、按控制方式分：
可分電流型和電壓型繼電器。
（1）電流型控制繼電器是按一定電流值而運作的繼電器；它和其他元件組成實用電路，例如：汽車上的閃光繼電器，電流越大閃光頻率越高。
（2）電壓型繼電器是按一定電壓值運作的繼電器，既當被控制的電路電壓大于或小于一定閥值時，繼電器就自動接通或斷開被控制的電路。例如：燈光繼電器、喇叭線繼電器等。電壓繼電器主要用來控制大電流消耗電路，這種繼電器的線圈控制電壓一般要大于7V才能工作，小于5V就停止工作。
4、按連接方式分：
可分接線柱式和插接式。
5、按保護方式分：
可分電阻保護式和二極管保護式。
四、繼電器接線說明：
1、首先找到汽車油泵的正極線并將該正極線剪斷；
2、用繼電器的2條綠色線把剪斷的油泵正極線串聯起來；
3、繼電器的白色線接剪斷的油泵正極線有電的一端；
4、繼電器的黃色線跟定位器的黃色線對接。
五、溫馨提示:
1、繼電器白色線是繼電器的供電線，不建議直接接汽車電瓶的供電線；
2、繼電器的黃色線是沒有電壓的，斷油電時，定位器會給個負信號給繼電器。檢測繼電器好壞，可以直接把繼電器黃色線搭鐵，看繼電器是否有動作。
（未能滿足以上條件，則需將定位器更換其它位置，并重新進行查詢狀態，調試位置直至GPS信號值理想為止。 GPS信號值偏弱，會導致定位器定位慢、定位不準、甚至不定位等情況。）
重要提醒：對于選擇自行安裝汽車?yán)^電器的用戶，安裝者必須懂得汽車基本電工知識；或者建議聯系提供GPS安裝服務的公司（如磯準科技公司，服務熱線：020-61132085）及4S店由專業技術員幫忙安裝。
